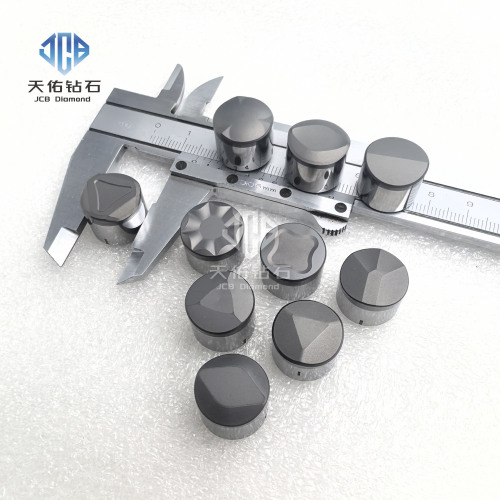

¿Por qué se utilizan tanto las láminas compuestas de diamante en la sociedad industrial?
2026,01,14
1. Las láminas compuestas de diamante poseen una dureza y resistencia al desgaste (índice de desgaste) extremadamente altas. La dureza de las láminas compuestas de diamante alcanza aproximadamente 10.000 HV, lo que las convierte en el material artificial más duro del mundo, superando con creces la dureza del carburo cementado y las cerámicas de ingeniería. Debido a su altísima dureza e isotropía, presentan una excelente resistencia al desgaste. La relación de desgaste se utiliza generalmente para reflejar la resistencia al desgaste de las láminas compuestas. A mediados de los años 1980 y 1990, la tasa de desgaste de las láminas compuestas era de 40.000 a 60.000 (80.000 a 120.000 a nivel internacional); desde mediados de la década de 1990 hasta la actualidad, la tasa de desgaste de las láminas compuestas es de 80.000 a 300.000 (100.000 a 500.000 a nivel internacional).
2. Las láminas compuestas de diamante poseen estabilidad térmica. La estabilidad térmica de las láminas compuestas de diamante determina su rango de aplicación. La estabilidad térmica de las láminas compuestas de diamante, también conocida como resistencia al calor, es uno de los indicadores de rendimiento importantes para evaluar la calidad de las láminas compuestas de diamante, junto con su resistencia y relación de desgaste. La estabilidad térmica se refiere a la estabilidad de las propiedades químicas (grado de grafitización del diamante), los cambios en las propiedades mecánicas macroscópicas y el impacto en la fuerza de unión interfacial de la capa policristalina después de calentarla a una cierta temperatura y enfriarla en un ambiente atmosférico (en presencia de oxígeno). Después de sinterizar a 750 ℃, los productos de algunos fabricantes nacionales muestran un aumento en la tasa de desgaste del 5% al 20%, con pocos cambios en la tenacidad al impacto. Los productos de otros fabricantes muestran una disminución en la relación de desgaste y una disminución en la tenacidad al impacto. Esto está relacionado con las diferentes formulaciones y procesos utilizados por cada fabricante. Por el contrario, la relación de desgaste y la tenacidad al impacto de las láminas compuestas de diamantes extraños muestran pocos cambios antes y después de la sinterización.
